WYM系列彎月面涂膜設備
彎月面涂膜設備是我公司專屬研發的高精度高自動化涂膜系列化設備，我公司擁有相關專利。產品采用三維立體設計軟件?；O計；嚴謹?shù)募夹g論證，精細化的實施方案，將每一個環節均作了充分的對比，優中擇優，特別是采用整體式高強度穩定性好的大理石作為設備的底座，使它具有足夠的剛性、良好的吸振性和熱穩定性；采用進口高精密直線電機模組單元，使其在行走運動過程中，保持良好涂膜平穩性；各部分的關鍵傳動件支撐件均采用高精度研磨級絲杠導軌，在恒溫、凈化環境下裝配，并經過精密測試，可保證設備在低速運轉平穩及高剛性能，且精度保持性好，配備PLC,采用高精度自動化設備設計的高階泛用型控制器，該控制器具備強大定位控制功能，可同時支持多達多軸脈波控制；可實現單面單層涂膜，單面多層涂膜等的多種涂膜工藝需求。是一種高效、高精度、能產生良好具有競爭力的涂膜設備，其涂膜后的光學性質離散率低于0.1%.
01、背景技術
目前許多大口徑光開關器件、光學鏡頭、光學顯示器等均需要涂制特殊的膜層來改變表面性質，如改變通光率(增透膜或高反膜）、改變耐磨擦性延長材料使用壽命、改變器件表面擴散性能提高器件抗激光性能等，有的需要單面多層膜，有的需要雙面異質膜。在工業上涂制膜層的主要方法目前依然是物理法占主流地位，如磁控濺射法，但是物理法主要缺點就是能耗大，需要在真空環境中進行。而濕化學法恰好克服這一大缺點，低能耗在常壓下就可以施行涂膜，目前有提拉法，但是不能涂制單面膜，連續涂膜在一定基礎上也受設備限制；旋涂法雖能涂制單面膜，但是無法涂制大口徑均勻單面膜，并且無法實現連續涂膜。因此只有彎月面涂膜技術能夠實現這些要求，然而在連續式生產這方面還是受限制，目前還沒有連續式生產高質量涂膜產品的彎月面涂膜設備出現。
02、彎月面鍍膜原理

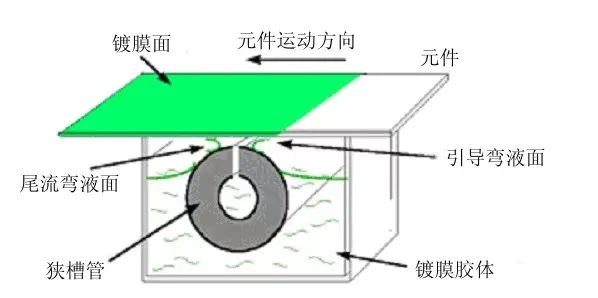

彎月面鍍膜原理如下圖。光學基片的待鍍表面向下，在膠泵的泵送下，溶膠經過輸送管道進入噴膠管內部，然后透過噴膠管的管壁，在噴膠管的出口形成了均勻向上的溶膠層流?；腻兡っ媾c噴膠管外表面最高點之間的距離大約為200 μm，當基片在電機帶動下水平勻速平穩地經過噴膠管上方的時候，鍍膜表面和噴膠管之間就形成了持續穩定的溶膠彎月面。隨著基片的前進，溶膠彎月面就在待鍍表面上涂布出一層均勻的溶膠液體膜。然后，在適當?shù)臈l件下干燥，加速溶膠液中溶劑的蒸發，最終在基片表面就形成一層均勻的凝膠薄膜。多余的溶膠由噴膠管外表面的下向層流收集到回收槽里，接著，經過回收管道回流到儲膠筒，重新參加鍍膜過程。用于鍍膜的膠體放置在合適儲液箱中，利用離心電機使膠體在噴膠管形成彎月面，使鍍膜基片平穩平移鍍膜。

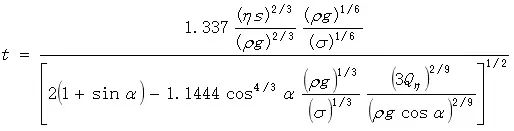

為了獲得幾種不同性能的膜層，可以增設噴膠管。同理，為了得到多層薄膜，可以在薄膜經過干燥處理以后，使基片再次水平經過噴膠管上方，重復上述鍍膜步驟，直到獲得理想的薄膜層數。這種鍍膜方法可以循環利用膠體，使膠體的損耗低至5%。所得薄膜厚度由以下公式計算：
其中，s為元件引導速度，η為膠體粘度，ρ為膠體密度，g為重力常數，σ為表面張力，α為元件彎月面張角，Qη為體積流量，準確地控制每層化學膜的厚度是制備多層膜的關鍵，一般膜層厚度的允許誤差小于2%，該設備中膜層厚度操作主要由以下參數進行控制：元件移動速度；元件與液面距離；膠體泵壓；元件類型；薄膜材料類型；膠體粘度；以及元件溫度：溫度越高薄膜越薄。實驗中采用在線光纖干涉儀對膜層厚度進行實時監控，使用輪廓儀離線測量薄膜粗糙度。
03、研發成果

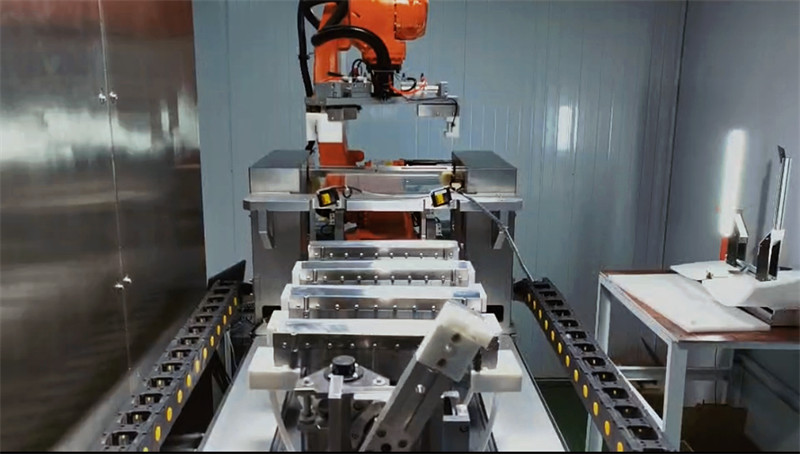

A大尺寸彎月面鍍膜機
